模拟屏控制系统特点

      随着电力系统自动化的高速发展，对电力调度管理和电网安全运行监测的要求越来越高，过去的常规模拟屏控制系统，大多数采用并口的连接方式，安装复杂，维修困难，扩容不便，已经不能适应电力系统发展的需要。在当前科技的飞速发展，模拟屏控制系统不断更新，我公司为了适应当前电力系统的运行要求，在原有基础上进一步开发了新一代DH-1型分布式模拟屏控制系统。

      DH-1型分布式模拟屏控制控制系统，改变了过去传统设计的系统构成，采用新型的485网络以串行方式通讯，实行多CPU控制，布线方式为星型分布。其以智能接口装置为核心，分散控制多路YX智能驱动盒，形成主从结构的分布式控制系统。智能盒为主机，YX驱动盒为从机，所有驱动盒板均以串行方式挂接，减少了运行的干扰。

      DH-1型分布式模拟屏控制系统大优点是同计算机后台接口只采用一台智能接口装置盒，就可满足大容量的调度模拟屏显示。智能驱动盒可在模拟屏后进行分布安装，所有灯光显示和数字显示可选短距离。数据上盘显示传送速率快，内部总成速率传送为1200-9600bit/s。如遥信变位，从计算机出口处到上盘显示小于1秒，比要求快0.5秒。智能接口盒的内部BUS总线没有地址差别，所有遥信灯光和遥测显示器均可以挂在一根总线上，大大的方便了模拟屏的安装、维修和以后的扩容。

      该产品性能比较可靠，可广泛适用于电力系统各级调度控制中心、石油、化工、煤炭、钢铁、航天及污水处理的生产调度控制部门，是分布式模拟屏控制系统的理想选择。 -- 模拟屏专业生产厂

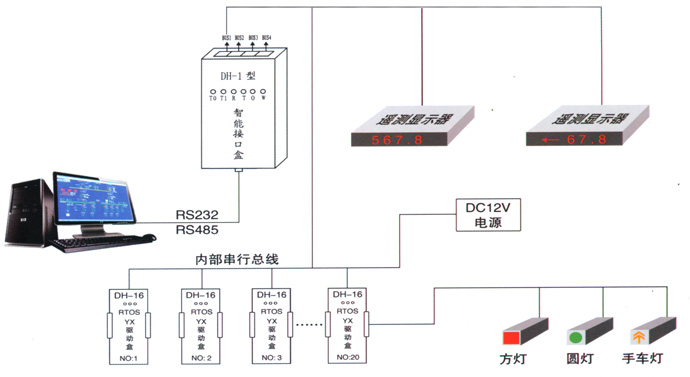

分布式模拟屏原理图：
